小课堂 | 安了光伏电站何时能产生收益——并网篇（2）接入系统方案阶段内容

今天第二堂讲解接入系统方案阶段内容，包含需提交的表格、技术要求等，会涉及到很多专业词汇及行业流程，如果您感到复杂、看不懂也没关系，我们的业务人员会帮助您一步步申请并网，最终指导您获取收益。

1、

接入系统方案的内容包括

分布式电源项目建设规模（本期、终期）、开工时间、投产时间、系统一次和二次方案及主设备参数、产权分界点设置、计量关口点设置、关口点能计量方案、通信方案，以及项目地点、项目地光资源分析、首年及25年发电量预算等。

系统一次包括：并网点和并网电压等级（对于多个并网点项目，多个并网线电压等级不同建议分期并网）、接入容量和接入方式、电气主接线图、防雷接地要求、无功配置方案、互联接口设备参数等；

2、

审查需提交的资料清单

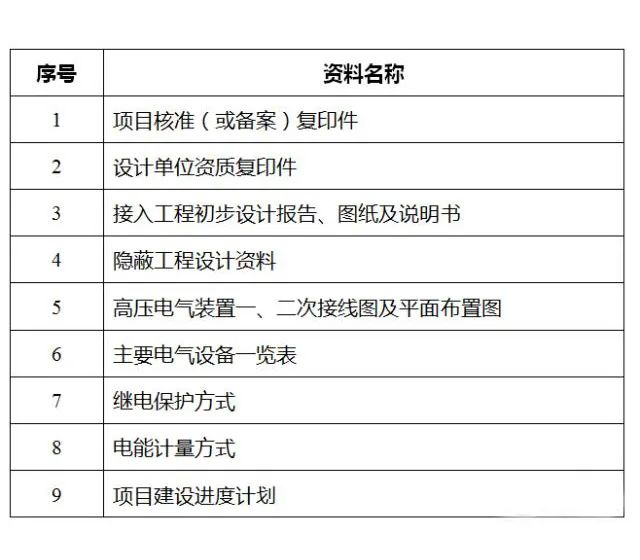

35KV、10KV接入的分布式光伏接入系统工程设计审查需要提供的资料清单，如下图（示例）。

3、

并网接入技术要求

a、并网点应安装易操作、可闭锁、具有明显开断点、带接地功能、可开断故障电流的开断设备。

b、逆变器应符合国家、行业相关技术标准，具备高/低电压闭锁、检有压自动并网功能。

c、分布式电源采用专线方式接入时，专线线路可不设或停用重合闸。

d、公共电网线路投入自动重合闸时，宜增加重合闸检无压功能；条件不具备时，应校核重合闸时间是否与分布式电源并、离网控制时间配合（重合闸时间宜整定为2+ δt秒，δt为保护配合级差时间）。

e、分布式电源功率因数应在0.95（超前）～0.95（滞后）范围内可调。

a、（断路器）并网点应安装易操作，具有明显开断指示、具备开断故障电流能力的低压并网专用开关，专用开关应具备失压跳闸及检有压合闸功能，失压跳闸定值宜整定为20%UN、10秒，检有压定值宜整定为大于85%UN。

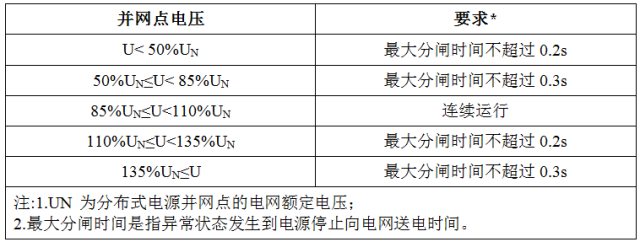

b、逆变器应符合国家、行业相关技术标准，具备高、低电压闭锁、检有压自动并网功能（电压保护动作时间见表1，检有压85%UN自动并网）。

c、分布式电源采用专线方式接入时，专线线路可不设或停用重合闸。分布式电源接入容量超过本台区配变额定容量25%时，配变低压侧刀熔总开关应改造为低压总开关，并在配变低压母线处装设反孤岛装置；低压总开关应与反孤岛装置间具备操作闭锁功能，母线间有联络时，联络开关也应与反孤岛装置间具备操作闭锁功能。

d、分布式电源功率因数应在0.95（超前）-0.95（滞后）范围内可调。

第二讲就到这里，下一讲就是我们的最后一堂课“并网验收和并网调试申请阶段的要求”了，也即将迎来激动人心的并网发电环节，下一讲见~
